die Halbharten, für schalgzähe und flexible Teile.
EC Regulation 1907/ 2006, SVHC list in force
Directive EU 2011/ 65, 2015/ 863 & 2017/ 2102
2000/ 53/ EC
2002/ 96/ EC
2000/ 11/ EC
IMDS (mdsystem.com)
AUF EINEN BLICK
DOKUMENTE
TDS HPR65
Technisches Dateblatt von HPR65. Mechanische und thermische Eigenschaften des robusten HPR65.
DOKUMENTE
TDS PR777
Technisches Datenblatt von PR777. Mechanische und thermische Eigenschaften des PP-ähnlichen PR777.
TDS PR777 + SYNFILL G
Technisches Datenblatt von PR777 mit SYNFILL G. Mechanische und thermische Eigenschaften des PP-ähnlichen PR777 mit SYNFILL G.
DOKUMENTE
TDS PR740
Technisches Datenblatt von PR740. Mechanische und thermische Eigenschaften des sehr schlagzähen PR740.

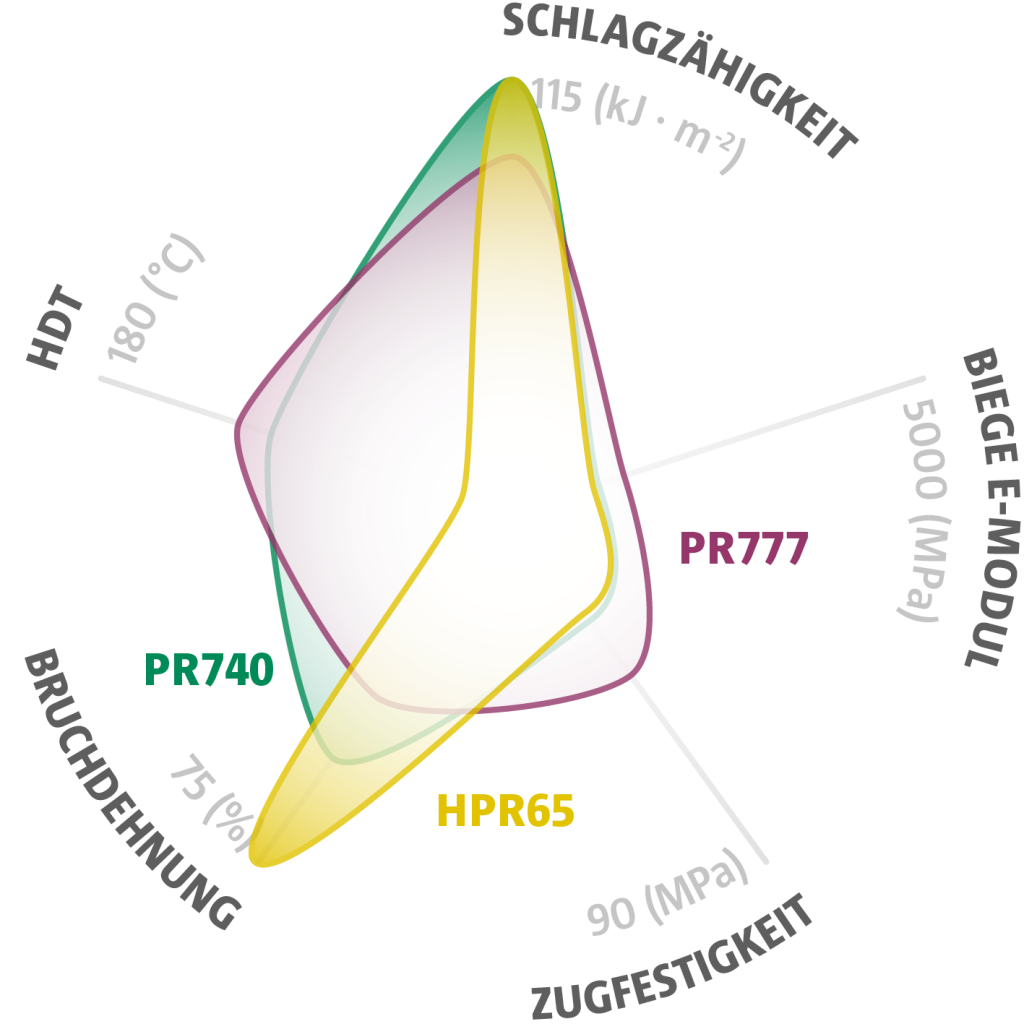

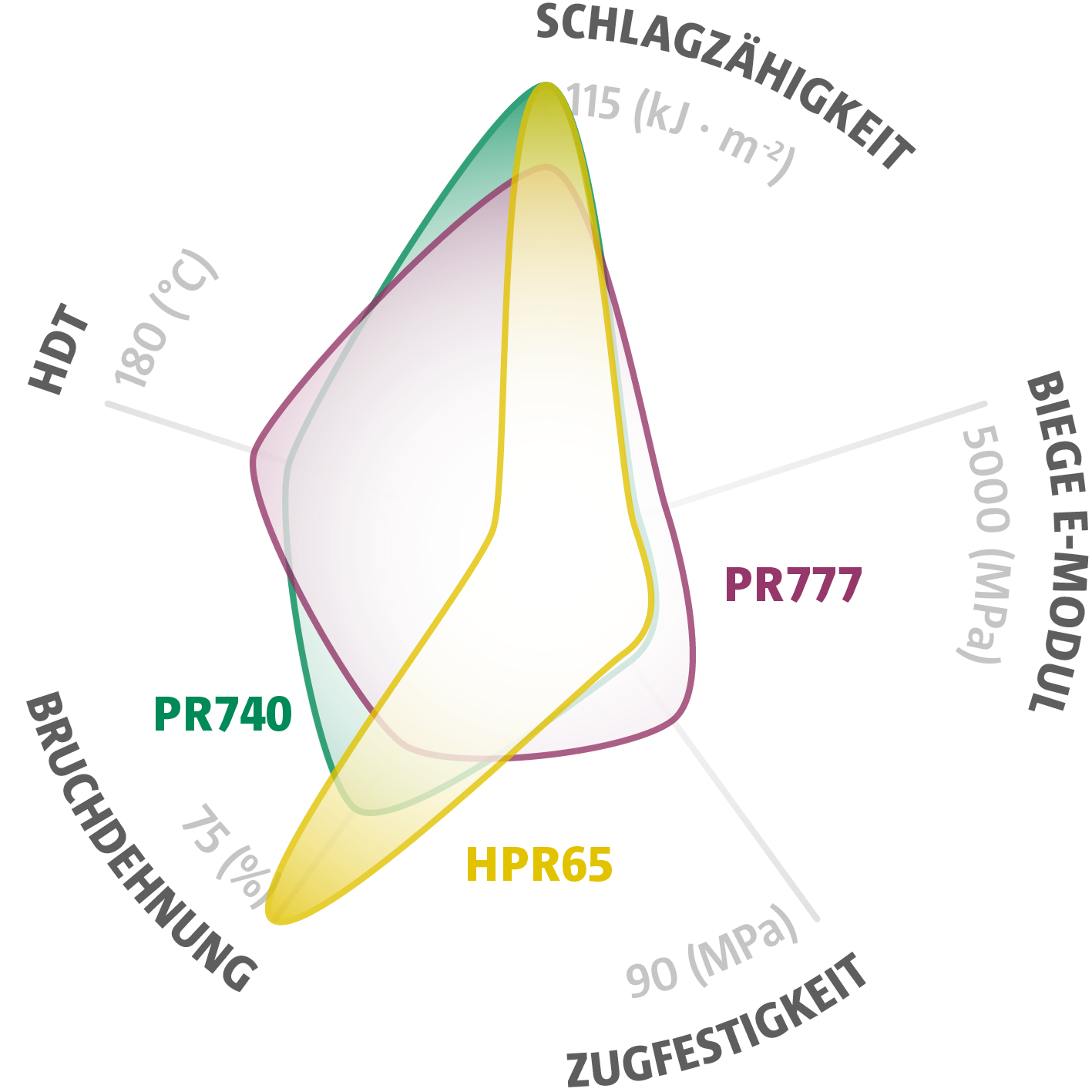

| SYNTHENE PRODUKTNAME | HPR65 | PR777 | PR740 | SYNTHENE PRODUKTNAME | ||||
|---|---|---|---|---|---|---|---|---|
| Härte | 65D | 75D | 70D | Härte | (Shore) | |||
| Simulation von ² | HDPE/ PP | HDPE/ PP | HDPE/ PP | Simulation von ² | ||||
| Farbe Endprodukt | transp. amber ³ | milky/ beige ³ | gold−transp. ³ | Farbe Endprodukt | ||||
| Einfärbbarkeit ⁴ | Einfärbbarkeit ⁴ | |||||||
| EIGENSCHAFTEN | EIGENSCHAFTEN | |||||||
| Dichte | 1,12 | 1,13 | 1,11 | Dichte | (g/ cm3) | |||
| Biege E-Modul | 420 | 930 | 590 | Biege E-Modul | (MPa) | ISO 178 | ||
| Biegefestigkeit | 19 | 36 | 25 | Biegefestigkeit | (MPa) | ISO 178 | ||
| Bruchdehnung | 80 | 35 | > 50 | Bruchdehnung | (%) | ISO 527 | ||
| Zugfestigkeit | 18 | 36 | > 20 | Zugfestigkeit | (MPa) | ISO 527-1 | ||
| Schlagzähigkeit | 20 (notched) | 91 | 24 (notched) | Schlagzähigkeit | (kJ · m-2) | ISO 179 | ||
| HDT Wärmeformbeständigkeit ⁵ | 110 | 96 | HDT Wärmeformbeständigkeit ⁵ | (°C) | ISO 75 | |||
| HDT Arbeitsbereich ⁵ | − 20 ... + 85 | HDT Arbeitsbereich ⁵ | (°C) | |||||
| Mischungsverhältnis (P : Iso) | 100 : 74 | 100 : 100 | 120 : 100 | Mischungsverhältnis (P : Iso) | (in weight) | |||
| Mischviskosität bei 25°C | 885 | 700 | 1000 | Mischviskosität bei 25°C | (mPa · s) | |||
| Topfzeit bei 25°C | 13 | 10 | 7 ½ | Topfzeit bei 25°C | (min) | |||
| Entformzeit bei 70°C | 120 | 45 | 40 | Entformzeit bei 70°C | (min) | |||
| Schwund bei 23°C | 7 | 7 | 7 | Schwund bei 23°C | (mm/ m) | |||
| Ungefähre maximal Wandstärke | Ungefähre maximal Wandstärke | |||||||
| Ungefähre maxi. Wandstärke | Ungefähre maxi. Wandstärke | (mm) | ||||||
| Formlebensdauer ⁶ | 30 + | 30 − 50 | 30 − 50 | Formlebensdauer ⁶ | (number of parts) | |||
| LAGERUNG | LAGERUNG | |||||||
| Verpackung | 10,44 17,4 | 12 20 | 13,2 | Verpackung | (kg) | |||
| Mindesthaltbarkeit ⁷ | 18 | 18 | 18 | Mindesthaltbarkeit ⁷ | (months) | |||
| Anmerkungen | Umfangreiche Einsatzmöglichkeiten Sehr lange Formlebensdauer Brandschutzklasse nach EN 60695-11-10A (HB) | Sehr widerstandsfähiges Material Lange Formlebensdauer Brandschutklasse nach EN 60695-11-10A (HB) | Flexibles Material Einfärbbar Für Filmscharniere geeignet Lange Formlebensdauer | Anmerkungen | ||||
